一、概述

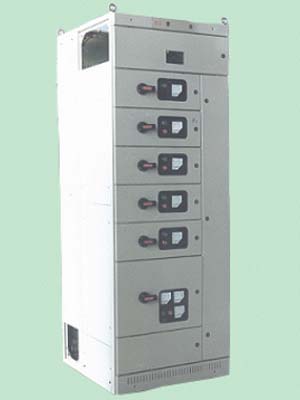

       GCK型低壓抽出式開關設備由動力配電中心（PC）柜和電動機控制中心（MCC）柜二部分組成，適用于發電廠、變電站、工礦企業等電力用戶作為交流50HZ，最大工作電壓至660V，最大電流至3150A的配電系統中，作為動力配電、電動機控制及照明等配電設備的電能轉換分配控制之用。

       本系列產品具有分?jǐn)嗄芰Ω撸瑒?dòng)熱穩定性能好，結構先進、合理，電氣方案切合實際，系列性，通用性強，各種方案任意組合，外形美觀，防護等級高，安全可靠，維護方便等優點。本產品符合IEC439標準，也符合GB7251-97《低壓成套開關設備》國家標準和ZBK36001-89《低壓抽出式成套開關設備》標準。

二、結構特點

       本系列產品的基本柜架為組合裝配式結構，柜架的全部結構部件通過螺釘緊固互相連接成基本框架，再按需要加上門、擋板、抽屜、安裝支架以及母線和電器組件等零件，組裝成一臺完整的開關柜。本柜有以下特點：

       1、框架采用異形鋼材，利用三維板定位，螺栓連接無焊接結構，從而避免了焊接變形和應力，提高了安裝精度。

       2、框架及零部件安裝孔按模數E=20mm變化。

       3、內部結構件采用鍍鋅處理。外部經酸洗和磷化處理后，采用靜電環氧粉末噴涂。

       4、在動力中心（PC）進線柜內，頂部為水平母線區域，水平母線區域下部為斷路器室，斷路器可配置國產的DW15C，ME等系列以及智能型斷路器等；也可根據用戶需要配置國外電氣公司生產的各種斷路器，如：ABB公司生產的F系列斷路器等。

       5、產品中完全相同的功能單元具有互換性，各功能單元均裝設可靠的接地。

       三、主要技術參數

       額定絕緣電壓/V        AC 660

       額定工作電壓/V        AC 380、660V

       額定工作頻率/HZ       50

       額定工作電流/A        水平母線 630～3150、垂直母線400～1600

       額定短時耐受電流/KA   水平母線 50、垂直母線 30

       額定峰值耐受電流/KA   水平母線 105、垂直母線 63

       1min工頻耐壓/V        2500

       外殼防護等級          1P40

       外形尺寸              2200 * 800（6 00，1000）* 600(800,1000）
