一、概述

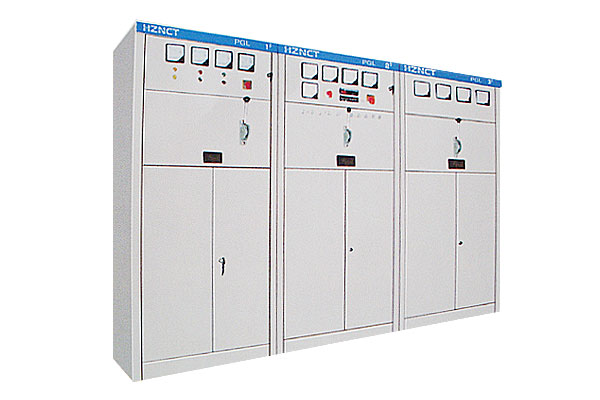

    PGL交流配電屏適用于發電廠、變電站、工礦企業中，作為交流額定電壓不超過380伏的低壓配電系統中動力、配電、照明之用。產品技術性能符合GB7251和GB4720標準。

二、結構特點

    1、產品為開啟式雙面維護，元器件固定安裝。

    2、殼體采用薄鋼板及角鋼焊接組合而成，屏前有門，屏上方的儀表板為開啟式小門，可裝設儀表及控制器、轉換開關；屏前中部焊有操作板，可裝設刀開關及控制按鈕、指示燈；屏后骨架上方焊有絕緣母線柜支架，可裝設水平母線。

    3、產品具有良好的保護接地系統，主接地點焊接在骨架的下方，儀表門也有接地點與殼體相連。

    4、中性母線設置在屏的下方絕緣子上，殼體內外均有防護漆層，始端屏終端屏可加防護板。
