一、概述

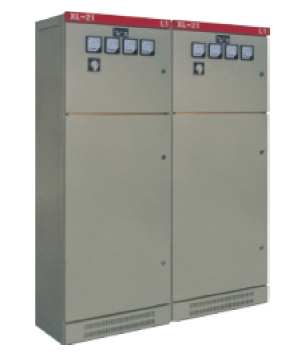

    XL（W）-21型交流低壓動力配電柜廣泛用于交流380V，50HZ的電力系統中，作為廠房、車間、宿舍樓層等的計量、配電、動力、照明、消防控制之用。還可用于廣場、建設工地、施工場所等臨時戶外供電系統中計量、動力、漏電保護、照明、配電之用。

二、結構特點

    1、外殼用鋼板彎制而成，封閉式結構，可以戶內靠墻或戶外安裝。

    2、戶外型動力配電柜，采用流行的翻蓋式，必要時可將頂蓋拆除，便于安裝和維修。柜體表面經酸洗、磷化處理后，采用靜電環氧粉末噴塑，具有耐腐蝕性能。

    3、柜內可裝設獨立的計量室，間隔嚴密，能有效防止竊電。

    4、柜體前面可焊接儀表小門，裝設議表、控制器、按鈕、提示燈等，更好地監測控制配電系統。

    5、電纜進出線方便，線路方案組合靈活，裝配簡單，緊湊。

三、主要技術參數

    額定電壓（V）         380

    額定絕緣電壓（V）     500

    額定頻率（HZ）        50

    額定電流（A）         200～1000

      額定短時耐受電流（KV）15

    額定峰值耐受電流（KV）30

    防護等級              1P22

    外形尺寸              1800*800（900）*400（450） 按照客戶要求訂制
